Um corpo tem carga negativa se nele há um excesso de elétrons e positiva se há falta de elétrons em relação ao número de prótons. A quantidade de carga elétrica de um corpo é determinada pela diferença entre o número de prótons e o número de elétrons que um corpo contém. O símbolo da carga elétrica de um corpo é Q, expresso pela unidade coulomb (C). A carga de um coulomb negativo significa que o corpo contém uma carga de 6,25 x 1018 mais elétrons do que prótons.
Diferença de Potencial
Graças à força do seu campo eletrostático, uma carga pode realizar trabalho ao deslocar outra carga por atração ou repulsão. Essa capacidade de realizar trabalho é chamada potencial. Quando uma carga for diferente da outra, haverá entre elas uma diferença de potencial(E). A soma das diferenças de potencial de todas as cargas de um campo eletrostático é conhecida como força eletromotriz.A diferença de potencial (ou tensão) tem como unidade fundamental o volt(V).
Corrente Elétrica
A corrente elétrica pode ser considerada um jato de elétrons que circula por um condutor quando entre suas extremidades houver uma diferença de potencial. Esta diferença de potencial chama-se tensão. A facilidade ou dificuldade com que a corrente elétrica atravessa um condutor é conhecida como resistência. Esses três conceitos: corrente, tensão e resistência, estão relacionados entre si, de tal maneira que, conhecendo dois deles, pode-se calcular o terceiro. Os elétrons e, a corrente elétrica não são visíveis, mas podemos comprovar sua existência conectando, por exemplo, uma lâmpada a uma bateria. Entre os pólos a bateria e o filamento da lâmpada existe uma diferença de potencial e, portanto, a lâmpada se ilumina. A relação existente entre a corrente, a tensão e a resistência denomina-se Lei de Ohm: Para que circule uma corrente em uma resistência, há de se aplicar uma tensão em suas extremidades. O conhecimento desta lei e o saber como aplicá-la são os primeiros passos para entrar no mundo da eletricidade e da eletrônica. Antes de se começar a realizar cálculos, há que se conhecer as unidades de medida. A tensão é medida em Volts (V), a corrente é medida em Amperes (A) e a resistência em Ohms (W).
Unidades Básicas/ Símbolo/ Unidade/ A ampère (unidade de corrente) V volt (unidade de voltagem) W watt (unidade de potência) Ohm Ohm (unidade de resistência) H henry (unidade de indutância) F farad (unidade de capacitância) Hz hertz (unidade de freqüência) Prefixos para indicar frações ou múltiplos de unidades Símbolo Fração/Múltiplo p pico (1 trilionésimo) n nano (1 bilionésimo) µ micro (1 milionésimo) m mili (1 milésimo) k kilo (1 milhar) M mega (1 milhão) G giga (1 bilhão).
Unidades Básicas/ Símbolo/ Unidade/ A ampère (unidade de corrente) V volt (unidade de voltagem) W watt (unidade de potência) Ohm Ohm (unidade de resistência) H henry (unidade de indutância) F farad (unidade de capacitância) Hz hertz (unidade de freqüência) Prefixos para indicar frações ou múltiplos de unidades Símbolo Fração/Múltiplo p pico (1 trilionésimo) n nano (1 bilionésimo) µ micro (1 milionésimo) m mili (1 milésimo) k kilo (1 milhar) M mega (1 milhão) G giga (1 bilhão).
Correntes e Tensões Contínuas e Alternadas
A corrente contínua (CC ou DC) é aquela que passa através de um condutor ou de um circuito num só sentido. Isso se deve ao fato de suas fontes de tensão (pilhas, baterias,...) manterem a mesma polaridade de tensão de saída. Uma fonte de tensão alternada alterna a polaridade constantemente com o tempo. Conseqüentemente a corrente também muda de sentido periódicamente. A linha de tensão usada na maioria das residências é de tensão alternada.
Resistores
De filme alguns fabricantes de resistores adotaram uma codificação especial para informar valores nos novos resistores de filme.Os resistores apresentam três faixas de cores para leitura do seu valor ôhmico e mais uma para indicar a tolerância. A cor que é pintada no corpo do componente, se refere ao tipo de resistor de filme.Um dos resistores, que é de precisão, tem 5 faixas para identificar o seu valor e mais uma faixa, destacada e mais larga.

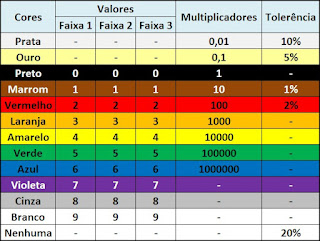

Veja à tabela de resistores abaixo:
Veja à tabela de resistores abaixo:
LITERATURA EVANGÉLICA
Conheço Pessoalmente . Os produtos são Top de Linha e o atendimento excelente .
Lá tem o adaptador de rede sem fio N USB 300MBPS . TL - WN822N - TP - LINK .
Computador Fastline Intel I7700 3.60GHZ 8GB DDR4 1TB - Centrium .
Confira tudo clicando no link abaixo : UMA DAS MELHORES LOJAS DE INFORMÁTICA
Lá tem o adaptador de rede sem fio N USB 300MBPS . TL - WN822N - TP - LINK .
Computador Fastline Intel I7700 3.60GHZ 8GB DDR4 1TB - Centrium .
Confira tudo clicando no link abaixo :
Transistores :
Todo transistor possui três terminais, que são as “perninhas” que você pode ver na imagem abaixo. Um dos terminais recebe a tensão elétrica e o outro envia o sinal amplificado. O terminal do meio é o responsável pelo controle desse processo, pois a corrente elétrica entra e sai pelos outros dois terminais somente quando é aplicada tensão elétrica ao terminal do meio.
Para simplificar, podemos pensar no transistor como uma torneira. O lado do cano que vem da rua é o terminal de entrada e o lado de onde sai a água é o terminal de saída. Quando você abre ou fecha a torneira, sua mão atua como o terminal do meio. Quanto mais você girar a torneira, mais água passará.
POLARIZAÇÃO DOS TRANSÍSTORES: Um transístor polarizado é quando se aplica uma tensão contínua em cada um dos seus terminais para que ele possa exercer suas ações nos circuitos. É atravéz da polarização que os equipamentos eletrônicos devem ser alimentados com pilhas, baterias ou a partir da tensão da rede elétrica.
1 - NPN - Funcionam com tensão maior no coletor, média na base e menor no emissor. A tensão da base é só um pouco maior que a do emissor.
2 - PNP - Funcionam com tensão maior no emissor, média na base e menor no coletor.
A tensão da base é só um pouco menor que a do emissor.
Portanto, quando é aplicada uma tensão ao terminal do meio em um transistor, ele permite que a corrente elétrica circule pelos outros dois terminais. A quantidade de tensão aplicada ao terminal do meio (ou terminal de controle) determinará qual será a intensidade da corrente que sairá pelo terminal de saída.
Se nenhuma tensão for aplicada ao terminal de controle (equivalente à torneira fechada), não há circulação de corrente elétrica, o que confere ao transistor duas propriedades: amplificação de sinal elétrico e controle do fluxo da corrente, como se fosse um botão “on/off”.
Aplicação
Agora imagine a rede de canos que há na sua casa. Ela possui diversas torneiras, e diversos canos adicionais saindo de cada torneira. Na sua casa há um registro geral, que fecha a água e não permite que ela passe para nenhum dos canos ligados a ele (tal registro fica junto ao relógio que mede o consumo de água).
Agora, digamos que no seu banheiro há um registro específico para o chuveiro e a descarga. A torneira da pia só está sujeita ao registro geral. Ora, se você fechar o registro presente no banheiro, não será possível tomar banho, nem dar a descarga, mas a torneira continuará tendo fluxo de água.
De forma análoga funcionam os complexos circuitos lógicos, presentes em praticamente todos os equipamentos eletrônicos da atualidade. Os transistores são agrupados nos circuitos integrados de forma similar à rede de canos de água da sua casa, ou seja, eles controlam o fluxo de energia que passa no circuito.
Os maiores beneficiados com a invenção dos transistores foram os processadores, que hoje contam com bilhões de transistores ligados entre si, formando circuitos capazes de fazer cálculos simples ou extremamente complexos, como a posição do mouse na tela até o volume de partículas de fumaça em um jogo.
Para simplificar, podemos pensar no transistor como uma torneira. O lado do cano que vem da rua é o terminal de entrada e o lado de onde sai a água é o terminal de saída. Quando você abre ou fecha a torneira, sua mão atua como o terminal do meio. Quanto mais você girar a torneira, mais água passará.
POLARIZAÇÃO DOS TRANSÍSTORES: Um transístor polarizado é quando se aplica uma tensão contínua em cada um dos seus terminais para que ele possa exercer suas ações nos circuitos. É atravéz da polarização que os equipamentos eletrônicos devem ser alimentados com pilhas, baterias ou a partir da tensão da rede elétrica.
1 - NPN - Funcionam com tensão maior no coletor, média na base e menor no emissor. A tensão da base é só um pouco maior que a do emissor.
2 - PNP - Funcionam com tensão maior no emissor, média na base e menor no coletor.
A tensão da base é só um pouco menor que a do emissor.
Se nenhuma tensão for aplicada ao terminal de controle (equivalente à torneira fechada), não há circulação de corrente elétrica, o que confere ao transistor duas propriedades: amplificação de sinal elétrico e controle do fluxo da corrente, como se fosse um botão “on/off”.
Aplicação
Agora imagine a rede de canos que há na sua casa. Ela possui diversas torneiras, e diversos canos adicionais saindo de cada torneira. Na sua casa há um registro geral, que fecha a água e não permite que ela passe para nenhum dos canos ligados a ele (tal registro fica junto ao relógio que mede o consumo de água).
Agora, digamos que no seu banheiro há um registro específico para o chuveiro e a descarga. A torneira da pia só está sujeita ao registro geral. Ora, se você fechar o registro presente no banheiro, não será possível tomar banho, nem dar a descarga, mas a torneira continuará tendo fluxo de água.
De forma análoga funcionam os complexos circuitos lógicos, presentes em praticamente todos os equipamentos eletrônicos da atualidade. Os transistores são agrupados nos circuitos integrados de forma similar à rede de canos de água da sua casa, ou seja, eles controlam o fluxo de energia que passa no circuito.
Os maiores beneficiados com a invenção dos transistores foram os processadores, que hoje contam com bilhões de transistores ligados entre si, formando circuitos capazes de fazer cálculos simples ou extremamente complexos, como a posição do mouse na tela até o volume de partículas de fumaça em um jogo.
Por que o transistor é melhor que a válvula?
Diversos fatos respondem a esta pergunta. Um deles é que os transistores não têm partes móveis, o que facilita sua miniaturização. O mesmo fato também permite que o transistor seja muito mais rápido, podendo ter sua corrente elétrica interrompida e restabelecida 1 bilhão de vezes em apenas um segundo.
Sabendo de todos esses dados, podemos ter a certeza de que o transistor é a base da computação moderna, pois ele é o responsável pelo controle do fluxo de eletricidade e, por consequência, do fluxo de dados que transita pelos circuitos dos diversos tipos de equipamentos eletrônicos, sem esquecer de mencionar os processadores, que são os maiores usuários dessa tecnologia.
Diversos fatos respondem a esta pergunta. Um deles é que os transistores não têm partes móveis, o que facilita sua miniaturização. O mesmo fato também permite que o transistor seja muito mais rápido, podendo ter sua corrente elétrica interrompida e restabelecida 1 bilhão de vezes em apenas um segundo.
Sabendo de todos esses dados, podemos ter a certeza de que o transistor é a base da computação moderna, pois ele é o responsável pelo controle do fluxo de eletricidade e, por consequência, do fluxo de dados que transita pelos circuitos dos diversos tipos de equipamentos eletrônicos, sem esquecer de mencionar os processadores, que são os maiores usuários dessa tecnologia.
